FreeSFC (Diseño de gráficos SFC o GRAFCET)

FreeSFC es una extensión gratuita para instalar sobre el paquete OpenOffice que permite dibujar de una forma sencilla y rápida gráficos secuenciales SFC o GRAFCET.

• Autor: J.C.M.Castillo
• Licencia: Gratuita
• Requisitos: Tener instalado Apache OpenOffice

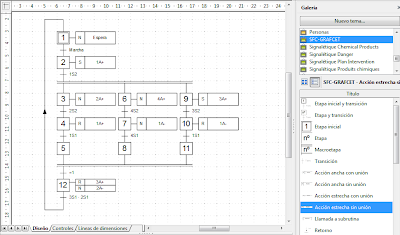

• Características: La extensión instala una galería de símbolos que permiten representar esquemas SFC o GRAFCET desde OpenOffice Draw o OpenOffice Impress.
• Todas las imágenes fueron creadas por J.C.M.Castillo para REEA con fines didácticos.
  El autor no se responsabiliza del uso inadecuado que se pueda dar a esta aplicación.
  Copyright 2013 http://reea-blog.blogspot.com.es/

Instalación:

1. Descargar e instalar Apache OpenOffice (Descarga)
2. Descargar la extensión FreeSFC en una carpeta del disco duro (Descargar)
3. Hacer doble clic en el archivo  FreeSFC.oxt
4. El Administrador de extensiones de OpenOffice se ejecutará automáticamente.
5. Aceptar la instalación de la extensión.
6. Si la instalación ha sido correcta, la extensión aparecerá en el administrador como se muestra en la figura.
7.  Ejecutar OpeOffice Dra.
8. Abrir la galería de imágenes desde el menú Herramientas>Galería o desde el icono "Galería" que aparece a la derecha en la Ventana de la barra lateral.
9. La galería tiene el nombre SFC-GRAFCET

Configuración del documento para comenzar a trabajar con FreeSFC.

Para su correcta utilización de la galería es necesario configurar OpenOffice Draw o Impress de la siguiente manera:
1- Acceder al menú Herramientas>Opciones

2- En el cuadro de diálogo emergente acceder a la categoría OpenOffice Draw (o Impress en su caso) > Cuadrícula



3- Poner 1cm en los campos de resolución vertical y horizontal
4- Configurar 4 espacios en los campos de Subdivisión vertical y horizontal
De esta manera la hoja de trabajo quedará configurada para trabajar de forma adecuada para los símbolos de la galería SFC (GRAFCET)

Videotutoriales de uso de FreeSFC

• Videotutorial 1: Dibujar un GRAFCET de secuencia lineal.
• Videotutorial 2: Dibujar un GRAFCET de secuencias opcionales.
• Videotutorial 3: Dibujar un GRAFCET de secuencias simultáneas.

Descarga:

• Apache OpenOffice (Descarga)
• FreeSFC (Descargar)

Enlace de la noticia en el Blog de OpenOffice.
